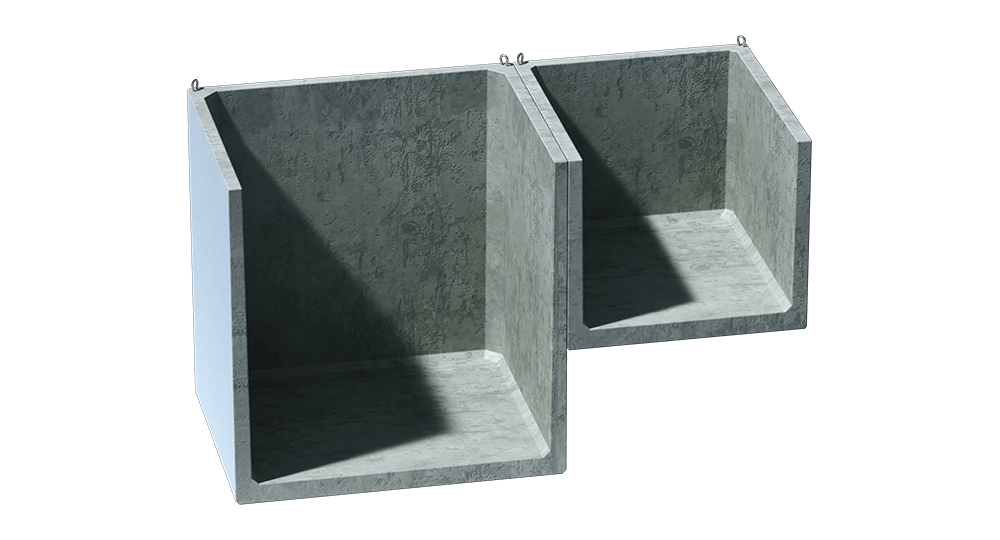

Stazione di Sollevamento con Vano Valvolame

Caratteristiche e Funzionamento

Le vasche prefabbricate in cemento trovano il loro impiego nella realizzazione di stazioni di sollevamento acque con il relativo vano valvolame.
Le Stazioni di Sollevamento Prefabbricate per acque reflue in cemento rappresentano una soluzione economica, sicura per il sollevamento degli scarichi civili, urbani e industriali.
I vantaggi delle Stazioni di Sollevamento Prefabbricate sono:
- realizzazione di soluzioni su misura con altezze e spessori variabili;
- carrabilità fino a classe E600 ed F900
- facilità nel montaggio con riduzione dei costi d'installazione e di sicurezza.
La Stazione di Sollevamento per acque nere/bianche è un sistema che permette di sollevare e trasferire reflui a quote superiori, ed è necessaria quando la quota degli scarichi è più bassa dell’impianto di depurazione o delle condotte fognarie, e/o anche quando il profilo idraulico del sistema di depurazione non riesce a svilupparsi per gravità, consiste in una vasca di accumulo prefabbricata di varie dimensioni (o elementi modulari prefabbricati carrabili) e volume all'interno della quale è possibile installare una o più elettropompe sommerse; la tipologia delle elettropompe sommergibili da installare è determinata dalla tipologia del refluo, dal dislivello da superare (prevalenza) e dalla portata che dovrà essere garantita al punto di scarico.
La pompa è collegata ad un opportuno quadro elettrico che consente il comando di avvio in manuale o automatico mediante galleggianti di marcia/arresto posizionati all’interno della cisterna.
Nei modelli a doppia pompa è previsto un quadro elettrico che consente l'attivazione della modalità marcia alternata o contemporanea delle 2 pompe, e può anche essere dotato di allarme acustico-visivo, telecontrollo, logica programmabile PLC, controllo remoto, telegestione, combinatore telefonico, gruppo elettrogeno, batteria tampone, soccorritore UPS, inverter.

Voce di Capitolato

Fornitura e posa in opera di Stazione di Sollevamento con Vano Valvolame composta da:

• Vano Pompe prodotto in SERIE DICHIARATA, codice VACM______ oppure con pareti dello spessore nominale a scelta di cm.10/15/20 codice VACM______ _S10/S15/S20, delle dimensioni esterne di cm.___x___xh___ da mc.____ ;
• Vano Valvolame prodotto in SERIE DICHIARATA, codice VACM______ oppure con pareti dello spessore nominale a scelta di cm.10/15/20 codice VACM______ _S10/S15/S20, delle dimensioni esterne di cm.___x___xh___ da mc.____ ;

prodotta con sistema di gestione UNI EN ISO 9001 e ISO 45001, realizzata in C.A.V. monoblocco con materiali certificati CE e contenuto di riciclato secondo i requisiti indicati nei Criteri Ambientali Minimi (CAM), calcestruzzo in classe di resistenza a compressione C45/55 (RCK >55 N/mm²), conforme alle prescrizioni previste nella norma UNI EN 206-1 e UNI 11104 per le classi di esposizione XC4, XS3-XD3, XF1, XA2, armature interne in acciaio ad aderenza migliorata, fibre d’acciaio GREESMIX5® (se previsto), additivo cristallizzante per calcestruzzi impermeabili a sistema integrale IDROCONCRETE 1200® (se previsto), corredata di attestazioni Resistenza Chimica e Reazione al Fuoco rilasciate da organo esterno secondo le norme UNI EN, rinforzata con pilastri verticali in c.a.v. e puntoni orizzontali in acciaio inox ove previsto, con pittura elastomerica protettiva antifessurazione Elastocolor delle pareti esterne in calcestruzzo ad alta elasticità permanente ed elevata resistenza chimica.

Visualizza accessori associabili al capitolato

Configura di seguito la voce di capitolato con relativi accessori.

Tecnologia

IMPIANTI CON STAZIONI DI SOLLEVAMENTO PREFABBRICATE IN CALCESTRUZZO PER ENTI PUBBLICI, HERA, CONSORZI DI BONIFICA COMUNI, PRIVATI.

Stazioni di sollevamento prefabbricate per acque chiare e stazioni di sollevamento per acque luride. Le stazioni di sollevamento per acque luride prefabbricate della Edil Impianti2 di Santarcangelo di Romagna in provincia di Rimini vengono prodotte con spessore pareti e fondo che possono variare in base all'altezza del sollevamento delle acque in relazione anche al sito di installazione che verrà verificato in base alla relazione geologica.
La Edil Impianti2 produce stazioni di sollevamento per acque luride con pareti dello spessore di cm. 15/18 20/22 25/30 rispettando le nuove norme tecniche per le costruzioni.
Le stazioni di sollevamento prefabbricate in cemento vengono trattate internamente ed esternamente con prodotti impermeabilizzanti idonei per il contenimento di acque luride o acque bianche.

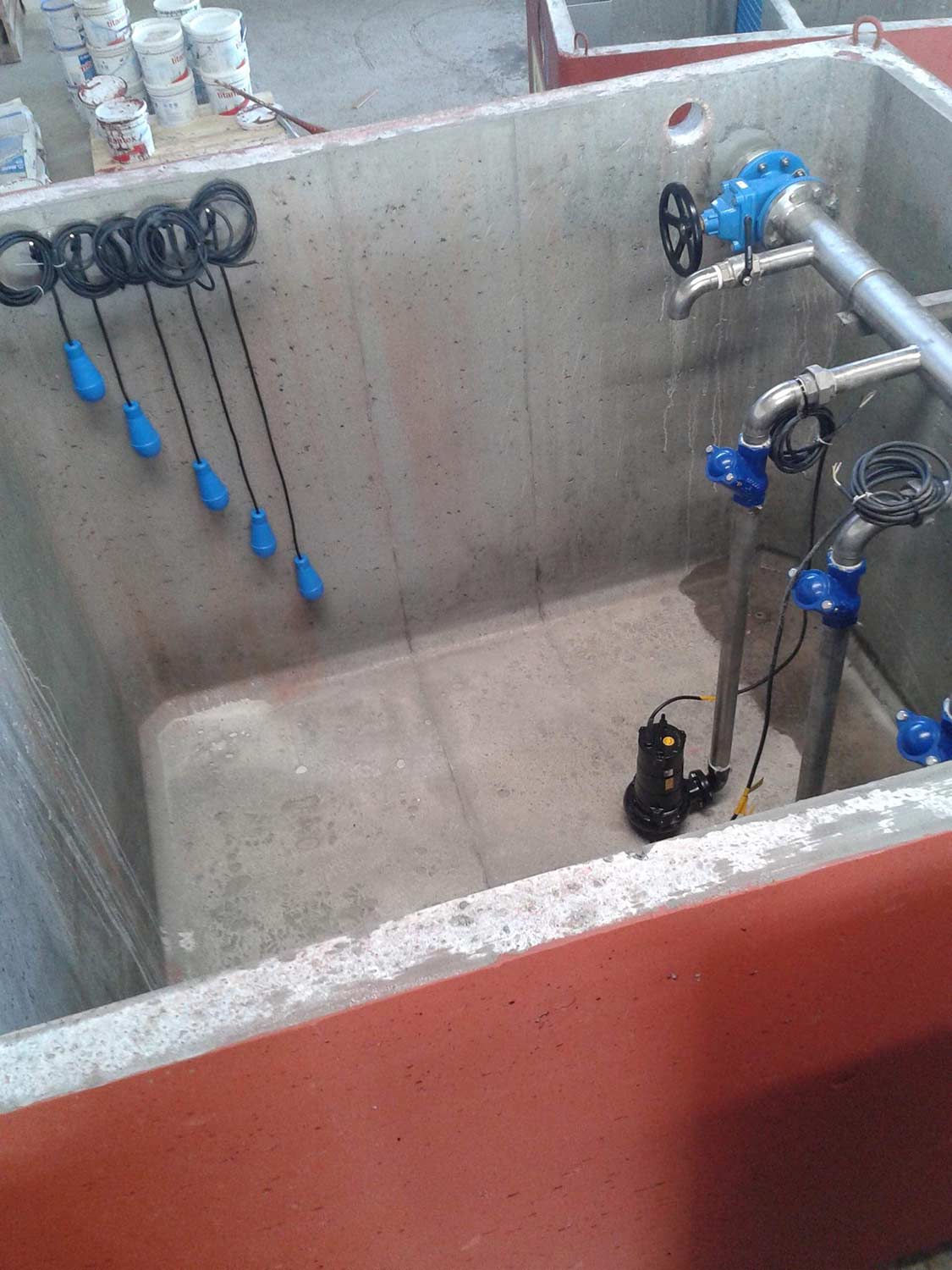

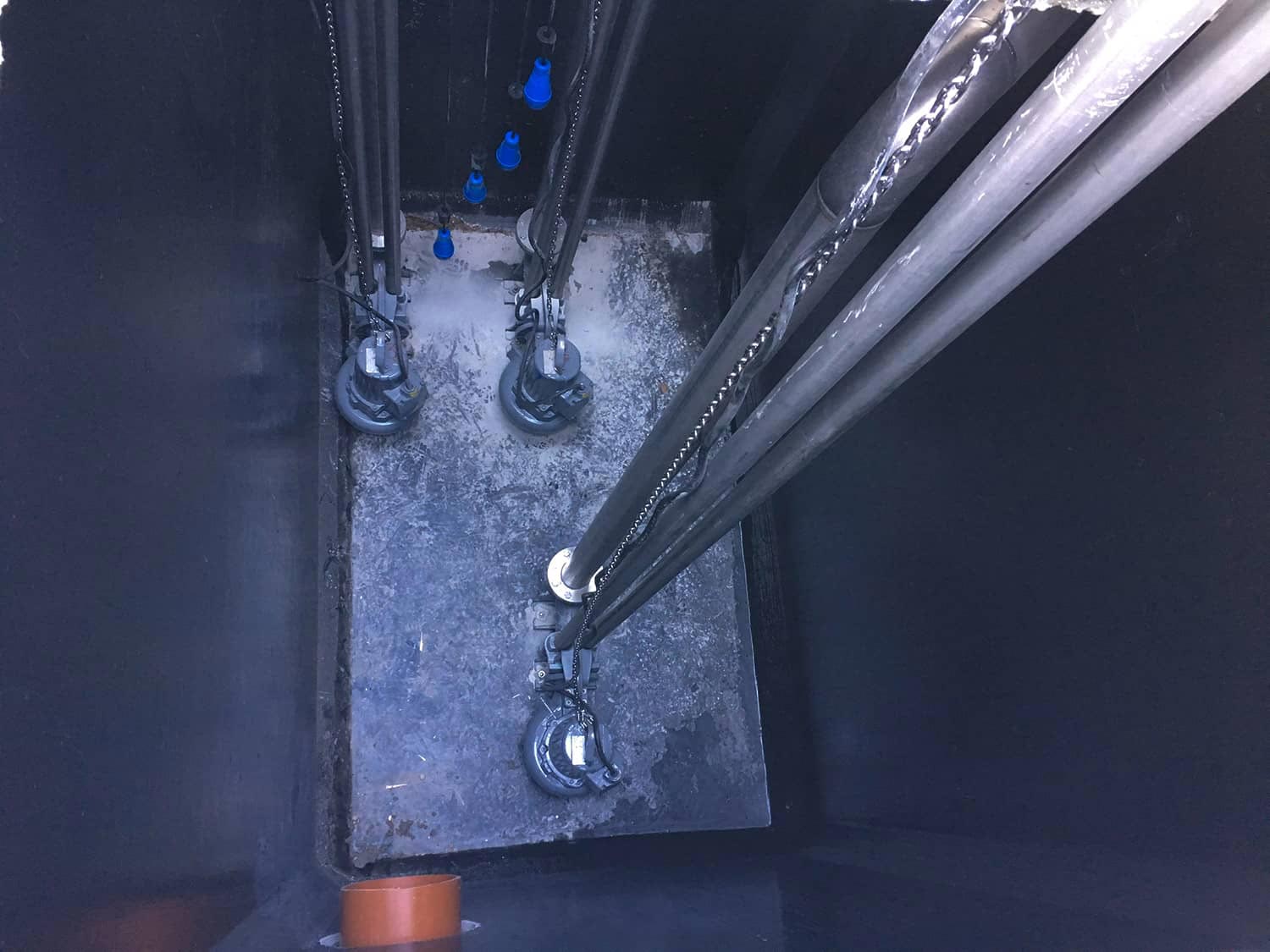

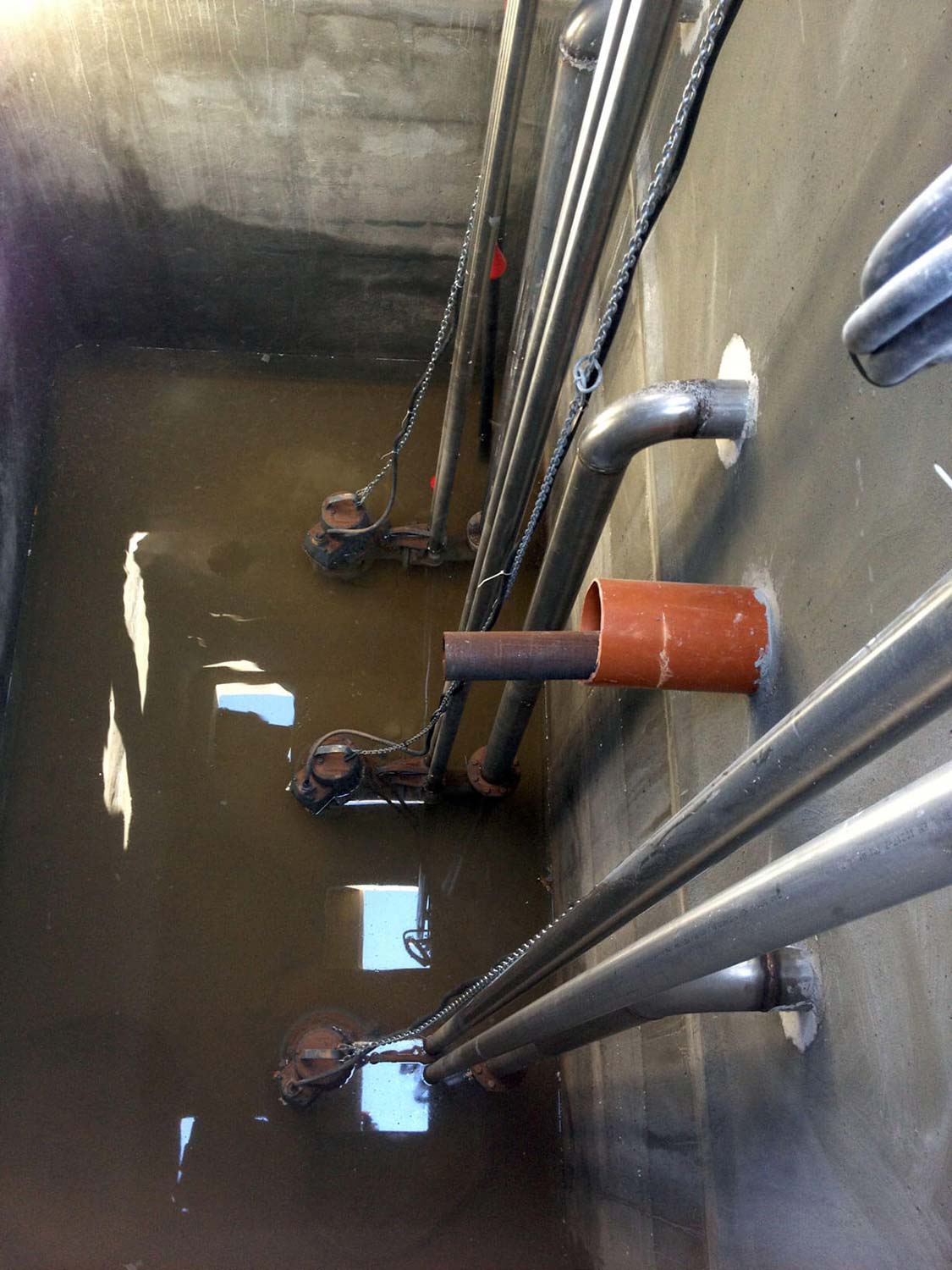

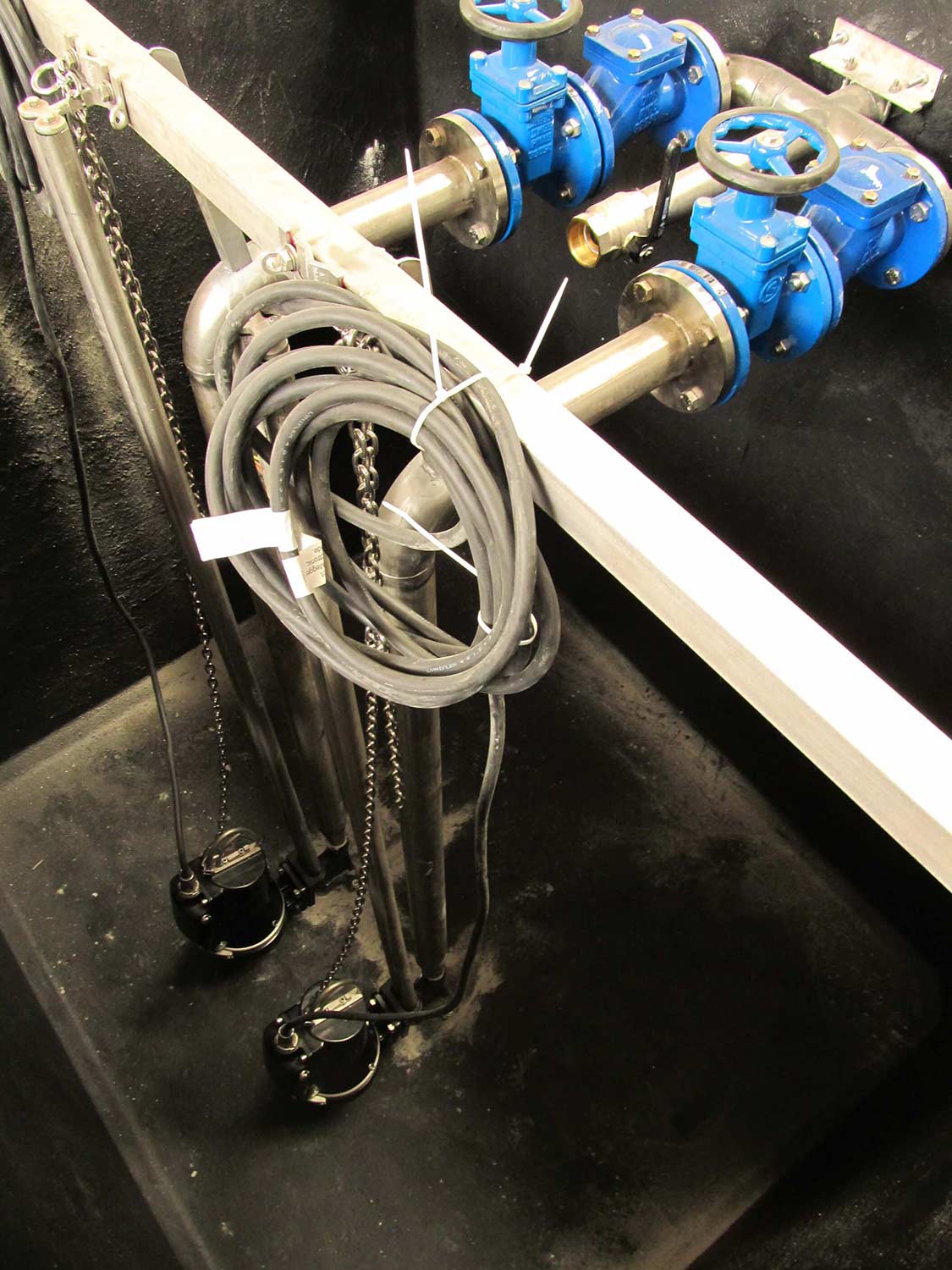

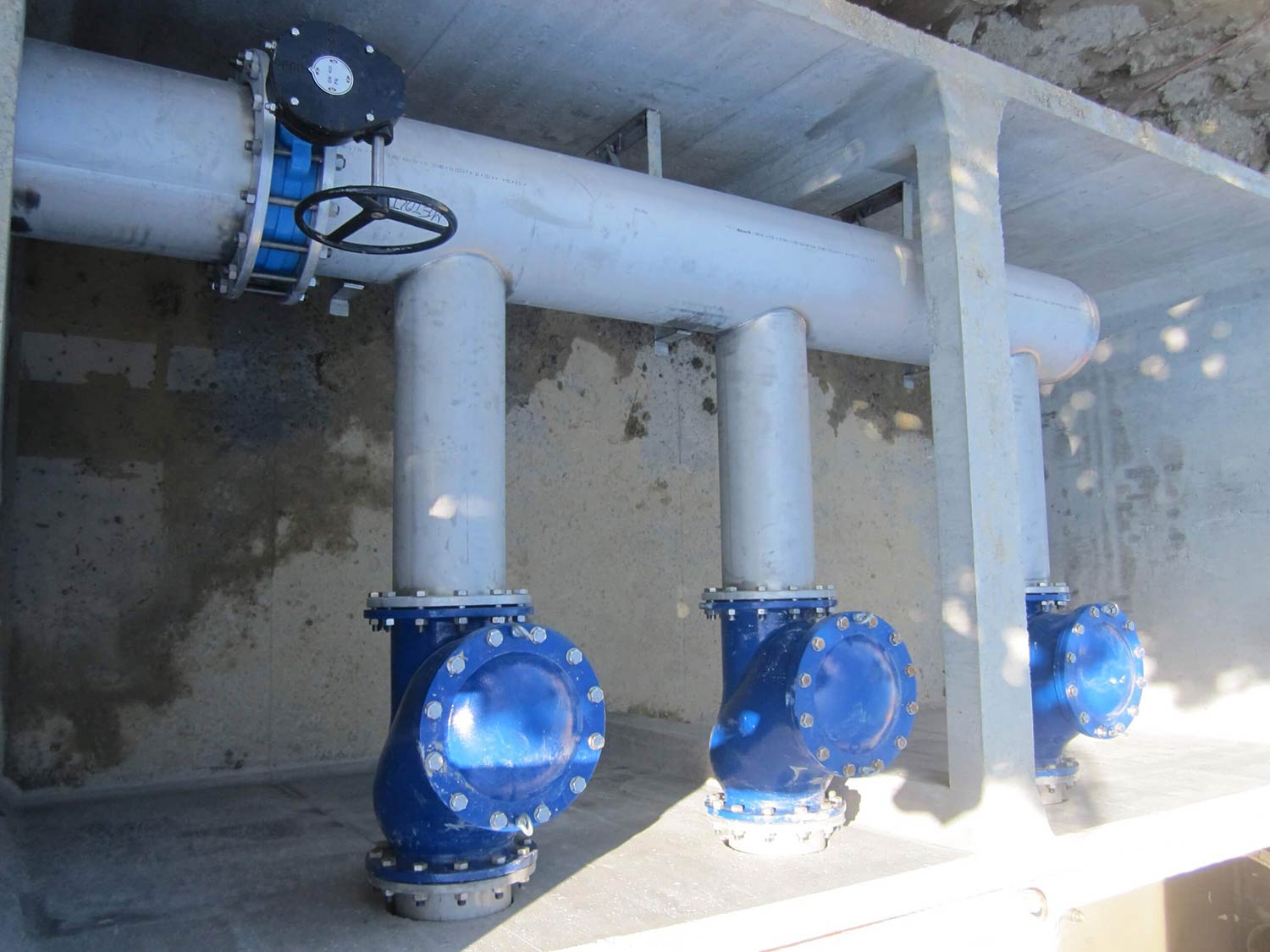

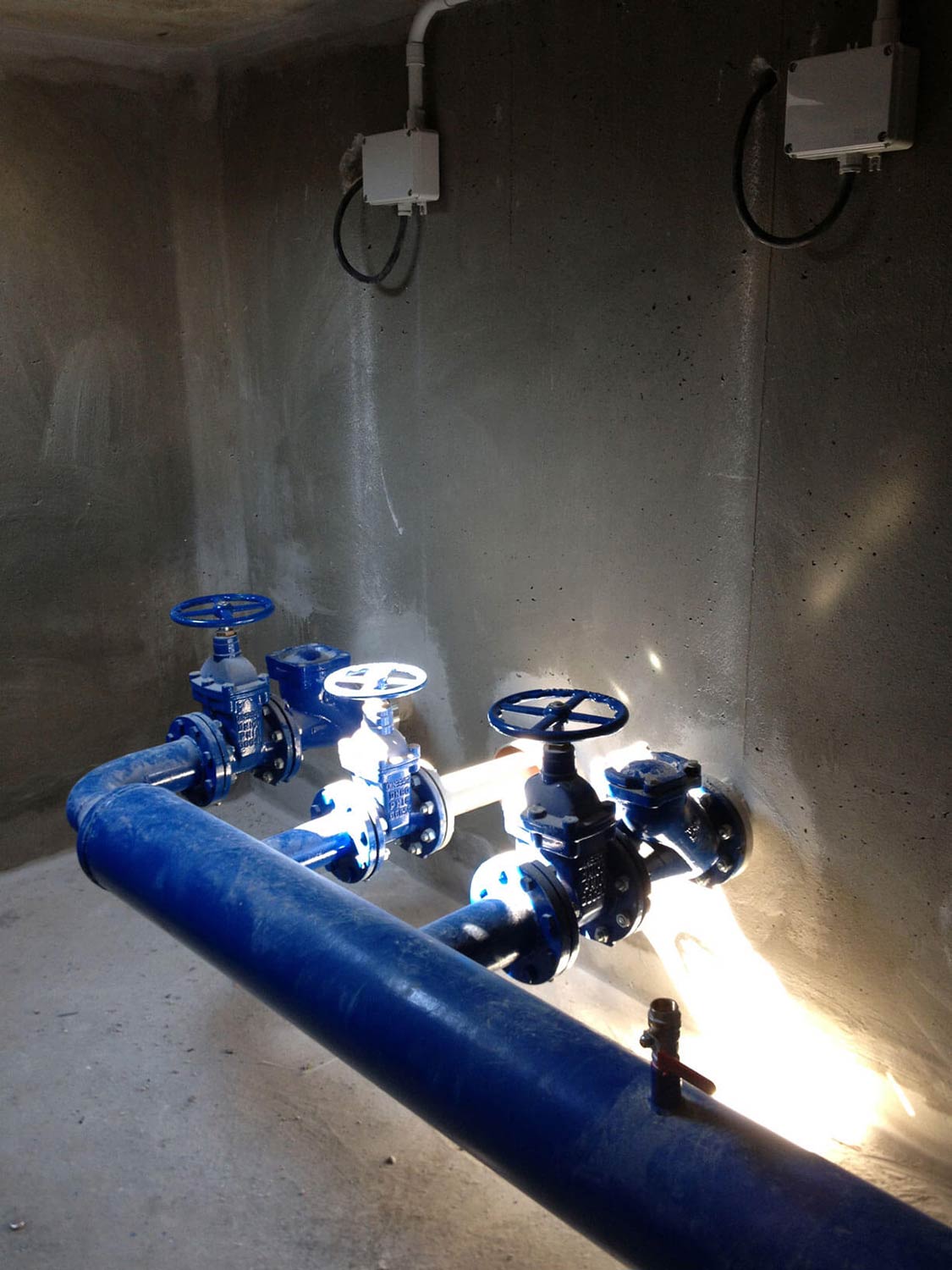

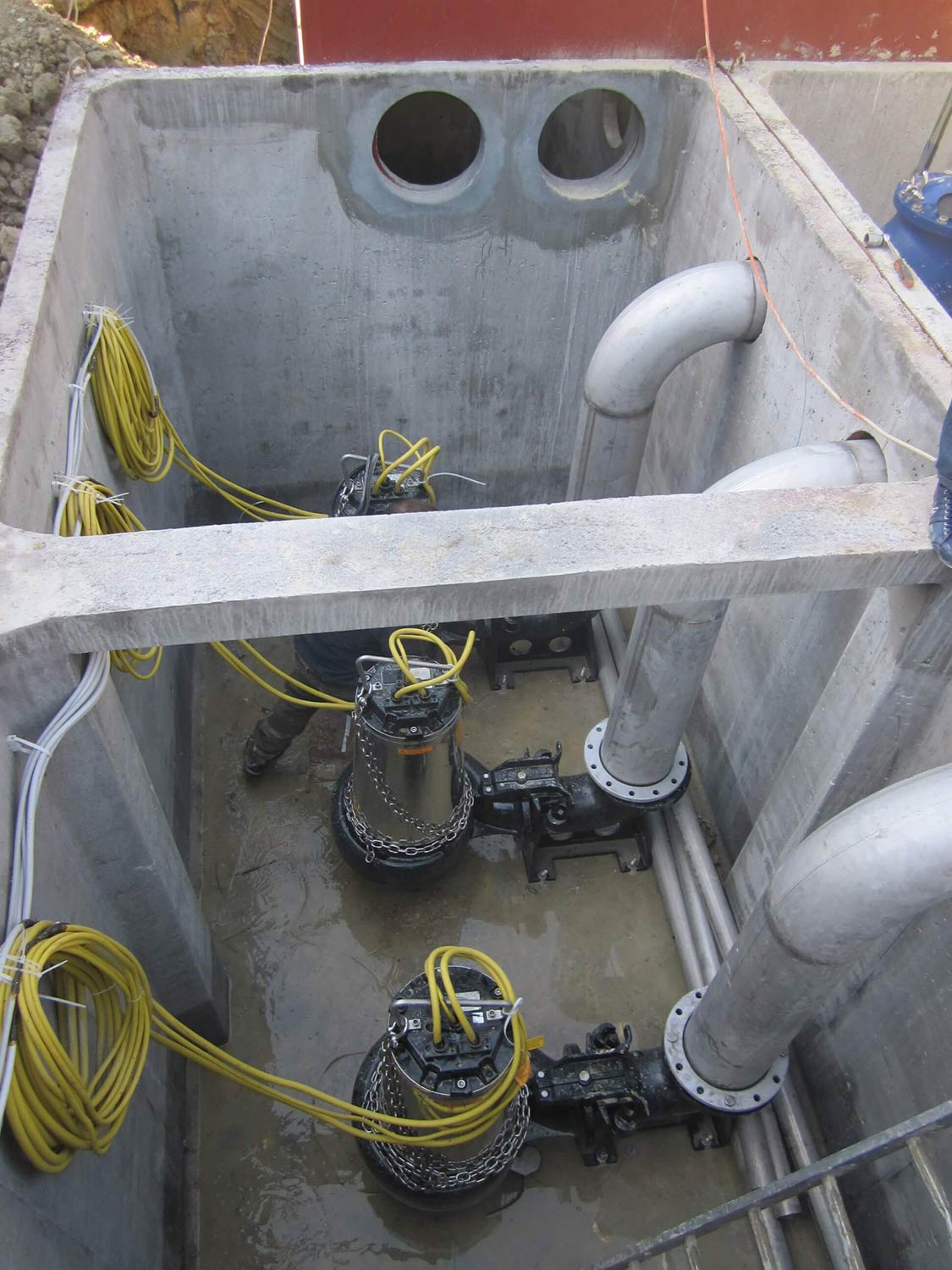

Le stazioni di sollevamento composte da base e prolunghe vengono sigillate e bloccate con piastre di acciaio come si può notare dalle nostre foto.
