Altezza Impianti Monoblocco fino a mt.4,00
Prefabbricati con spessore nominale pareti cm.10/15/20
Caratteristiche
Il monoblocco per stazioni di sollevamento codice MAXIBLOCK è un nuovo prodotto che trova una perfetta collocazione quando per svariati motivi si rende necessaria una notevole resistenza strutturale o particolare altezza del manufatto prefabbricato, questo è reso possibile grazie alle pareti e il fondo di spessore maggiore rispetto allo standard dei prefabbricati.
Nella progettazione degli impianti geotermici è sempre più frequente la necessità di prevedere stazioni prefabbricate in c.a.v. con un contenuto di materiale Riciclato/Recuperato/Sottoprodotto maggiore del 5% sul peso del prodotto stesso al fine di realizzare Pozzi di Presa e Pozzi di Resa, ovvero camerette appositamente dimensionate per permettere l'installazione di apparecchiature atte al prelievo dal terreno di acqua freatica ad alta temperatura e successivamente alla restituzione una volta raffreddata per evitare il depauperamento della falda stessa. Edil impianti 2 Srl è in grado di realizzare e dimensionare camerette per Pozzi di Presa e Resa prefabbricati e fibrorinforzati con dimensioni e spessori variabili in funzione del progetto e delle condizioni di posa.
Sempre più spesso le realtà di cantiere si scontrano con esigenze dettate da posizionamenti in profondità, carrabilità speciali, terreni con caratteristiche gravose, situazioni che richiedono attenzioni maggiori ed elementi strutturalmente performanti in grado di resistere alle sollecitazioni fuori standard. Proprio per questi motivi Edil impianti 2 ha studiato un elemento modulare in altezza fino a 400 cm. monoblocco, con spessore nominale pareti a scelta di cm. 10/15/20 e con armature calcolate in funzione delle reali necessità del singolo cantiere.
Voce di Capitolato

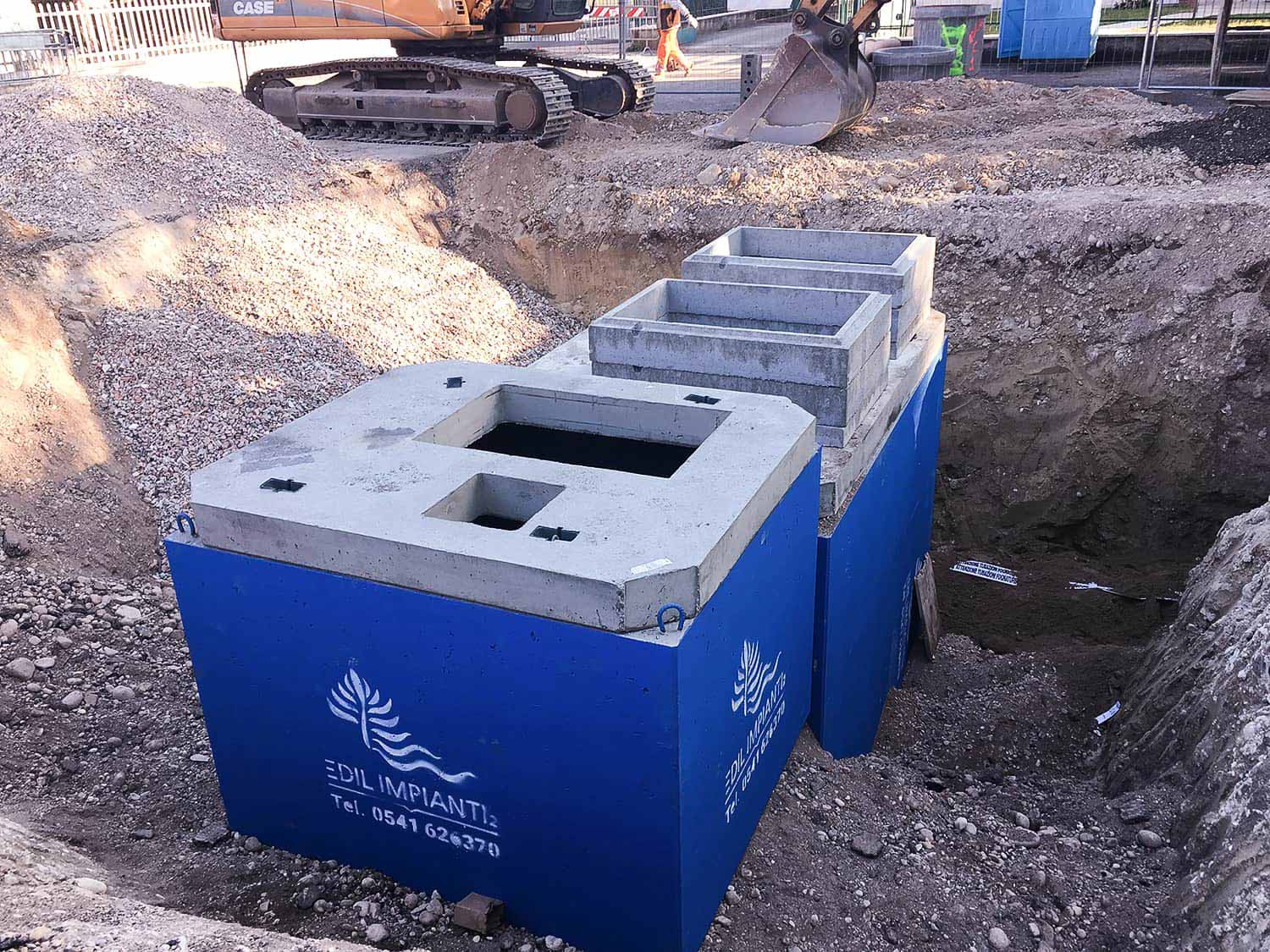

Fornitura e posa in opera di Impianto di Sollevamento con Vano Valvolame MAXIBLOCK composto da:
- Vano Pompe prodotto in SERIE DICHIARATA codice MAXIBLOCK_____ , con pareti dello spessore nominale a scelta di cm.10/15/20 e fondo dello spessore di cm.15-17,5 dimensioni esterne cm.____x____xh.____ ;
- Vano Valvolame prodotto in SERIE DICHIARATA codice MAXIBLOCK_____ , con pareti dello spessore nominale a scelta di cm.10/15/20 e fondo dello spessore di cm.15-17,5 dimensioni esterne cm.____x____xh.____;
prodotto con sistema di gestione UNI EN ISO 9001 e ISO 45001, realizzato in C.A.V. monoblocco con materiali certificati CE e contenuto di riciclato secondo i requisiti indicati nei Criteri Ambientali Minimi (CAM), calcestruzzo in classe di resistenza a compressione C45/55 (RCK >55 N/mm²), conforme alle prescrizioni previste nella norma UNI EN 206-1 e UNI 11104 per le classi di esposizione XC4, XS3-XD3, XF1, XA2, armature interne in acciaio ad aderenza migliorata, fibre d’acciaio GREESMIX5® (se previsto), additivo cristallizzante per calcestruzzi impermeabili a sistema integrale IDROCONCRETE 1200® (se previsto), corredato di attestazioni Resistenza Chimica e Reazione al Fuoco rilasciate da organo esterno secondo le norme UNI EN, con pittura elastomerica protettiva antifessurazione Elastocolor delle pareti esterne in calcestruzzo ad alta elasticità permanente ed elevata resistenza chimica.
Visualizza accessori associabili al capitolato
Configura di seguito la voce di capitolato con relativi accessori.
Linee guida alla progettazione
Seguono alcuni dettagli utili per la progettazione e dimensionamento di grandi e piccoli impianti.
Rimane valida la buona norma di chiedere un parere preventivo al Gestore della fognatura (tipo NUOVE ACQUE, ACEA, HERA, IREN, ACAM, PADANIA ACQUE, TEA, MARCHE MULTISERVIZI, CORDAR, ACQUEDOTTO DEL FIORA, GAIA, PUBLIACQUA, UMBRA ACQUE, CIIP) e/o ai tecnici incaricati.
Gli impianti di sollevamento andranno possibilmente posizionati in aree recintate a traffico limitato e con facile accesso mezzi meccanici adatti all'estrazione e manutenzione delle pompe sommerse. L'alimentazione elettrica dovrà essere dedicata al solo impianto.
La vasca dovrà essere dotata di uno scarico di troppo pieno. Le elettropompe installate in impianti di rete nera o mista dovranno essere di tipo trituratici o con girante aperta arretrata, a bordo macchina dovranno avere apposita targhetta con dati tecnici leggibili.
Le elettropompe sommergibili non dovranno essere direttamente vincolate al pavimento, questo per poter permettere l'estrazione tramite i tubi guida (alti fino alla botola di ispezione) e di catene di estrazione. Tutti gli accessori destinati all'estrazione delle elettropompe dovranno essere in acciaio inossidabile (inox). Dovrà sempre essere predisposta almeno 1 elettropompa di riserva di adeguate potenzialità.
Il piping interno dovrà essere in acciaio inossidabile. Il diametro interno minimo della singola condotta di mandata di ogni pompa dovrà essere superiore al diametro interno della bocca di mandata della pompa stessa. La tubazione di mandata unica in uscita dall'impianto dovrà essere correttamente dimensionata secondo il punto di lavoro, dovrà essere tale da garantire una velocità del refluo non inferiore a 0,4 m/s e non superiore a 1,2 m/s .
Le botole di accesso all'impianto dovranno essere distinte dalle botole di estrazione delle elettropompe. Le pareti interne della vasca andranno rivestite con trattamento impermeabile e anticorrosivo tipo vernice epossidica.
A fianco della stazione di sollevamento viene posizionato il vano valvolame, nel caso in cui questo sia eccessivamente profondo è possibile realizzare un pavimento a una quota più consona alla manutenzione delle valvole, il volume al di sotto sarà riempito con polistirolo qualificato certificato.
Per rendere solidare l'intera struttura è possibile collegare a mezzo di barre filettate le pareti verticali dei due elementi (impianto di sollevamento + vano valvolame), il materiale utilizzato dovrà essere fornito corredato di regolari certificati 3.1 EN ISO 10204.
Il quadro elettrico dovrà essere posizionato in area comoda ed accessibile, possibilmente protetta dagli agenti atmosferici. L'impianto a richiesta può essere dotato di sistema elettrico e di telecontrollo da progettarsi così come previsto dalle specifiche tecniche da richiedersi al Gestore.
Misure Impianto di Sollevamento con Vano valvolame MAXIBLOCK
Per visualizzare le misure del prodotto rimandiamo alle misure dell' Elemento Monoblocco MAXIBLOCK e relative Prolunghe e Coperture.
