Condizioni di Posa

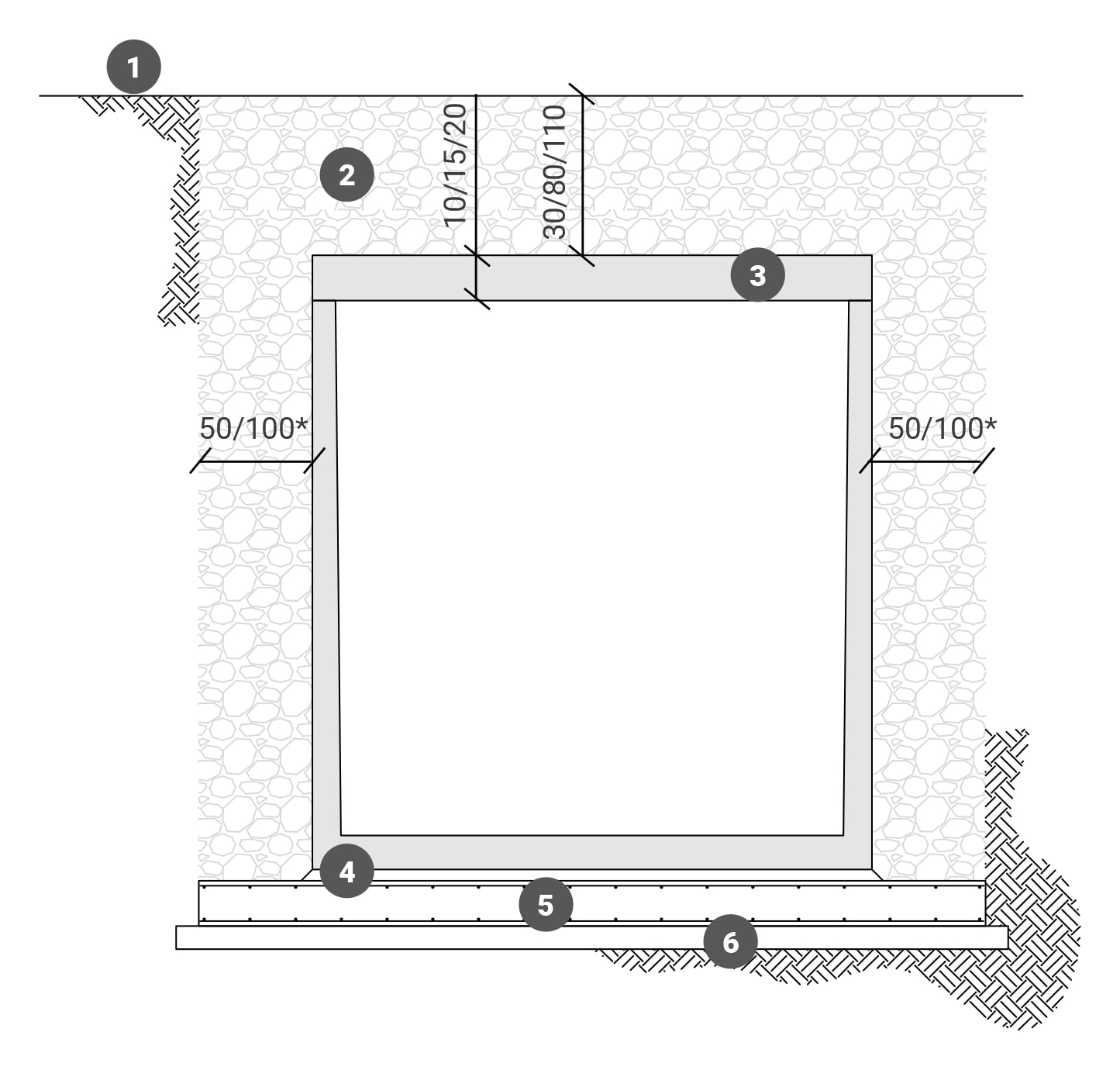

Terreno con caratteristiche meccaniche scarse
(es. limi, argille poco consistenti)

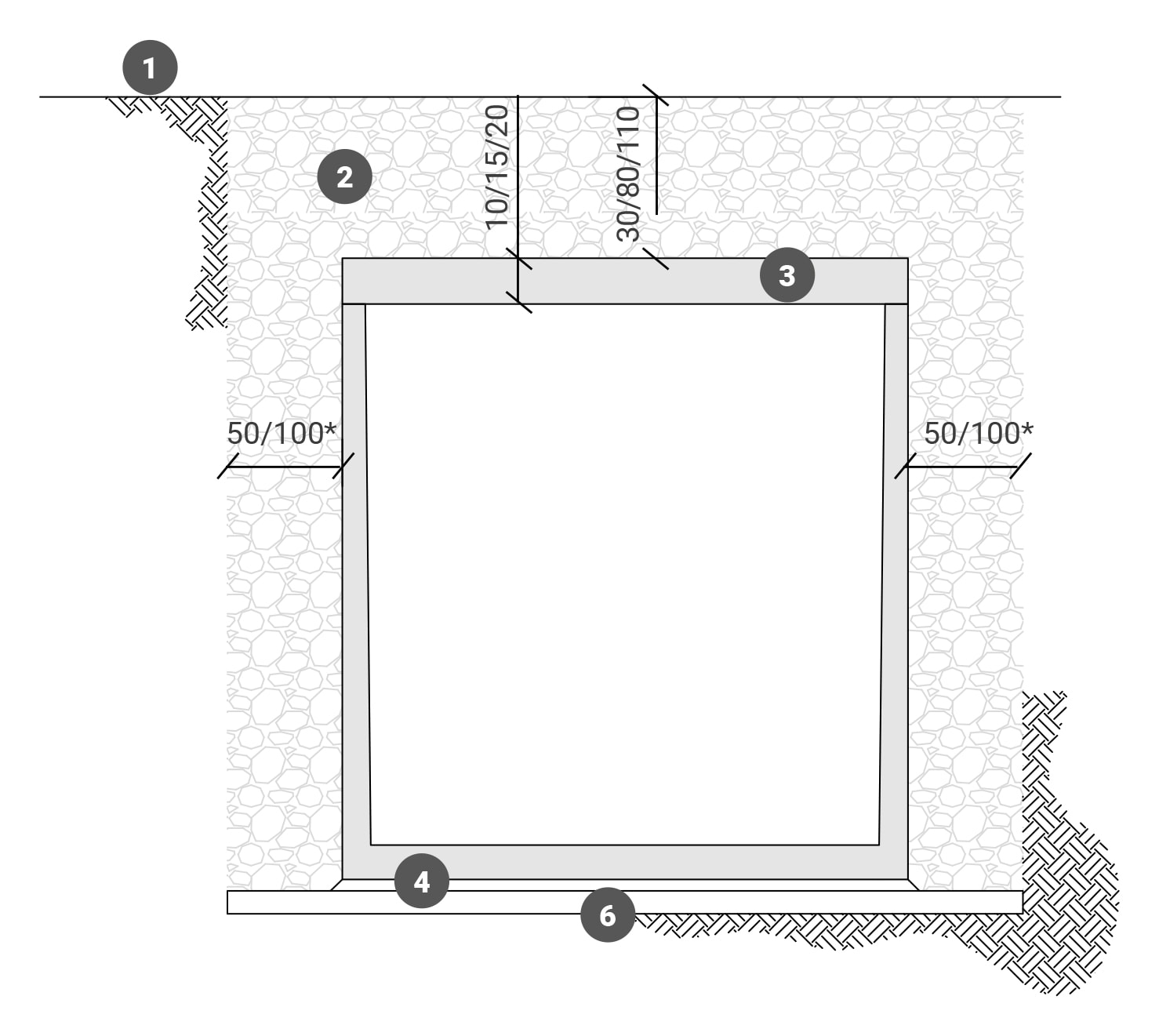

Terreno con caratteristiche meccaniche buone
(es. sabbie addensate, argille consistenti)

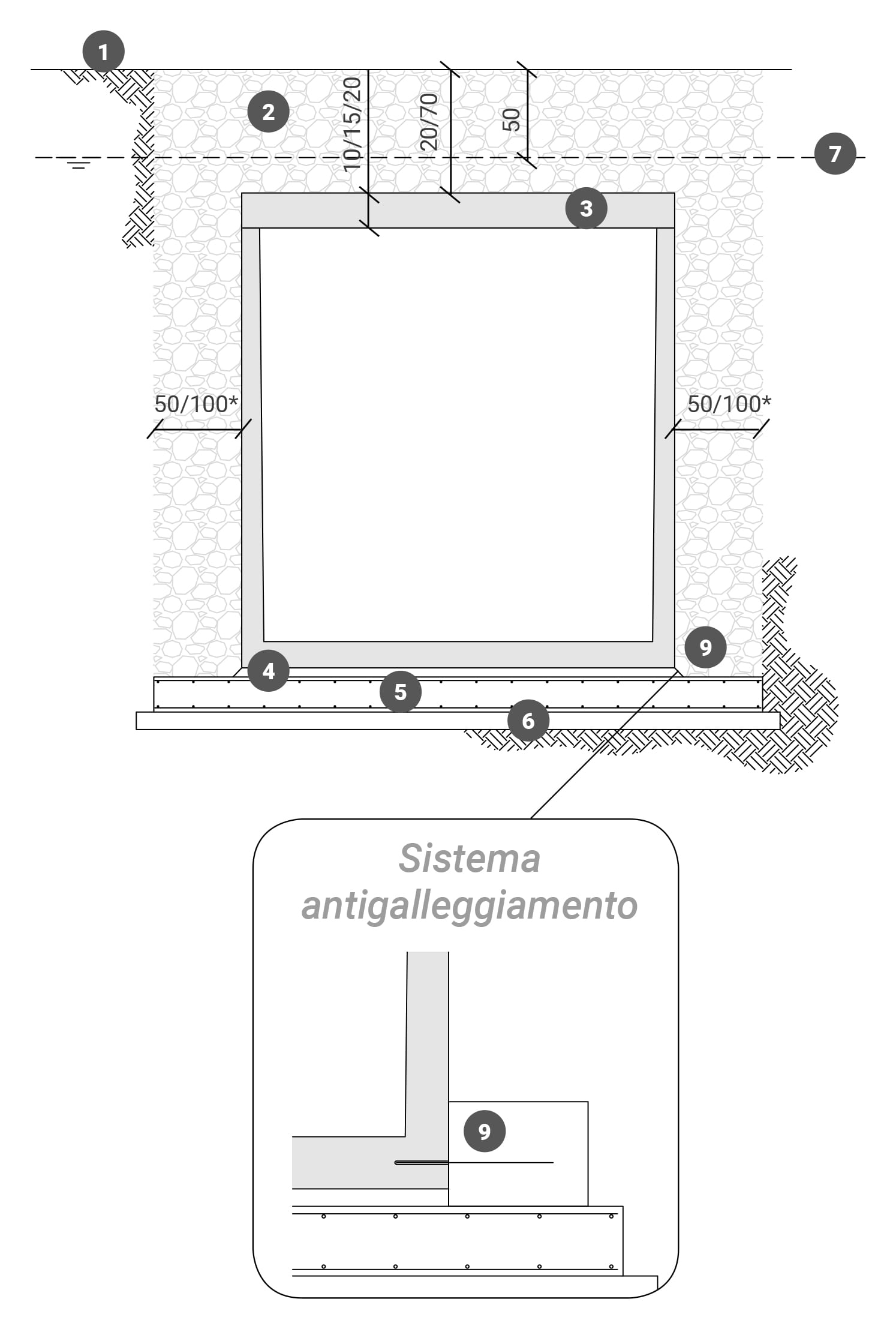

Terreno con presenza di Falda Freatica
(es. -50cm dal piano di campagna)

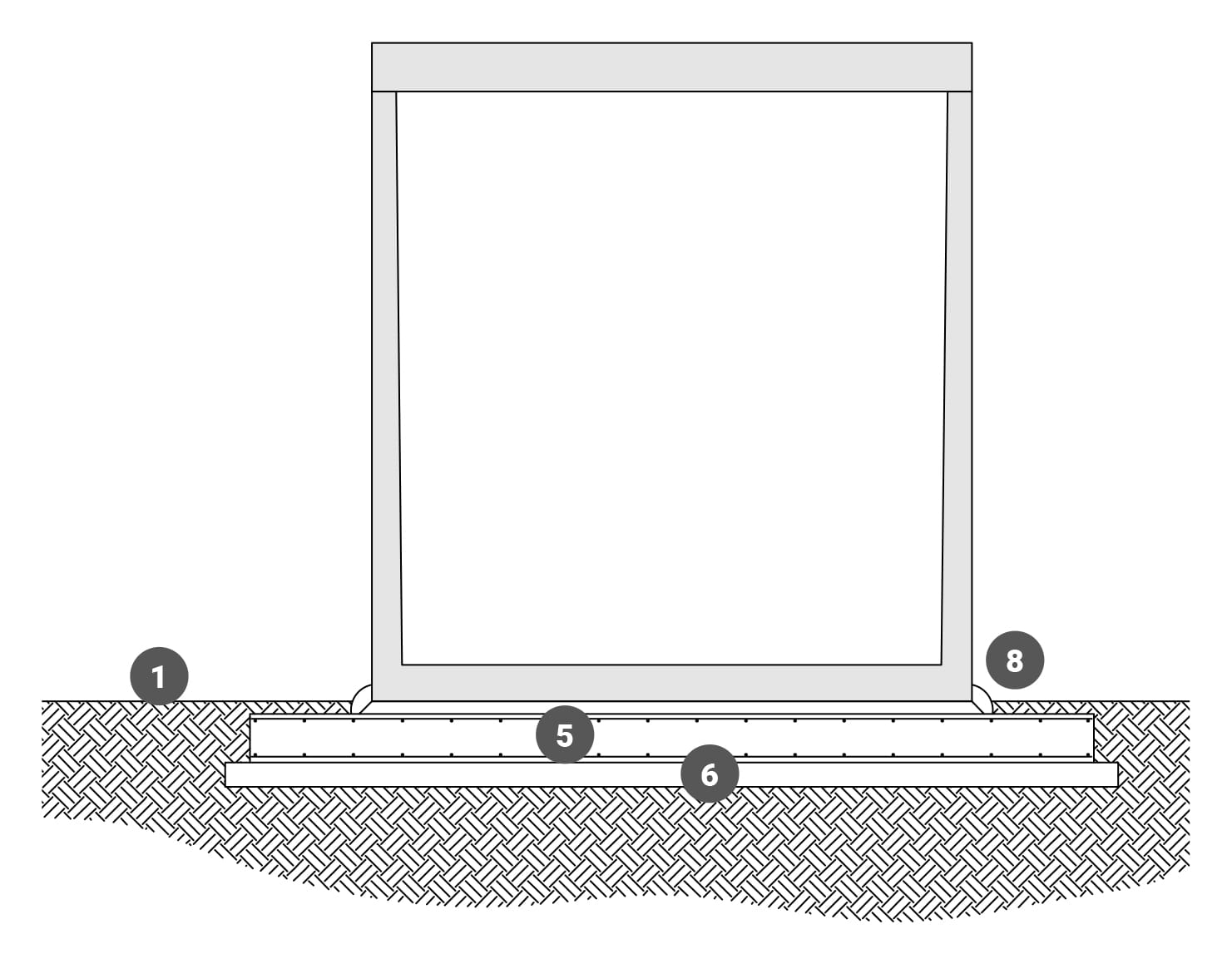

Posizionamento Fuori Terra

1) Piano di campagna
2) Materiale di ricoprimento
3) Lastra di copertura
4) Strato di allettamento in sabbia s=5cm
5) Fondazione in opera sp. 20cm doppia rete Ø8/20"x20"
6) Getto di pulizia magrone H=10cm
7) Falda freatica
8) Sigillatura con malta cementizia
9) Cordolo in c.a. da realizzare in opera

* prevedere uno scavo maggiorato di una misura non inferiore a 0,5 m e non superiore ad 1m per ogni lato della vasca ed eseguire il reinterro con ghiaia di pezzatura 40/60 mm

Le verifche del manufatto possono considerarsi valide nel rispetto delle condizioni di carico e delle ipotesi indicate nella Relazione di Calcolo Strutturale Standard.

Posizionamento in presenza di Falda

1) Piano di campagna
2) Materiale di ricoprimento
3) Lastra di copertura
4) Collegamento strutturale tra moduli
5) Fondazione in opera sp. 20cm doppia rete Ø8/20"x20"
6) Getto di pulizia magrone H=10cm
7) Falda freatica
8) Sigillatura con malta cementizia
9) Cordolo in c.a. da realizzare in opera

* prevedere uno scavo maggiorato di una misura non inferiore a 0,5 m e non superiore ad 1m per ogni lato della vasca ed eseguire il reinterro con ghiaia di pezzatura 40/60 mm

Le verifche del manufatto possono considerarsi valide nel rispetto delle condizioni di carico e delle ipotesi indicate nella Relazione di Calcolo Strutturale Standard.

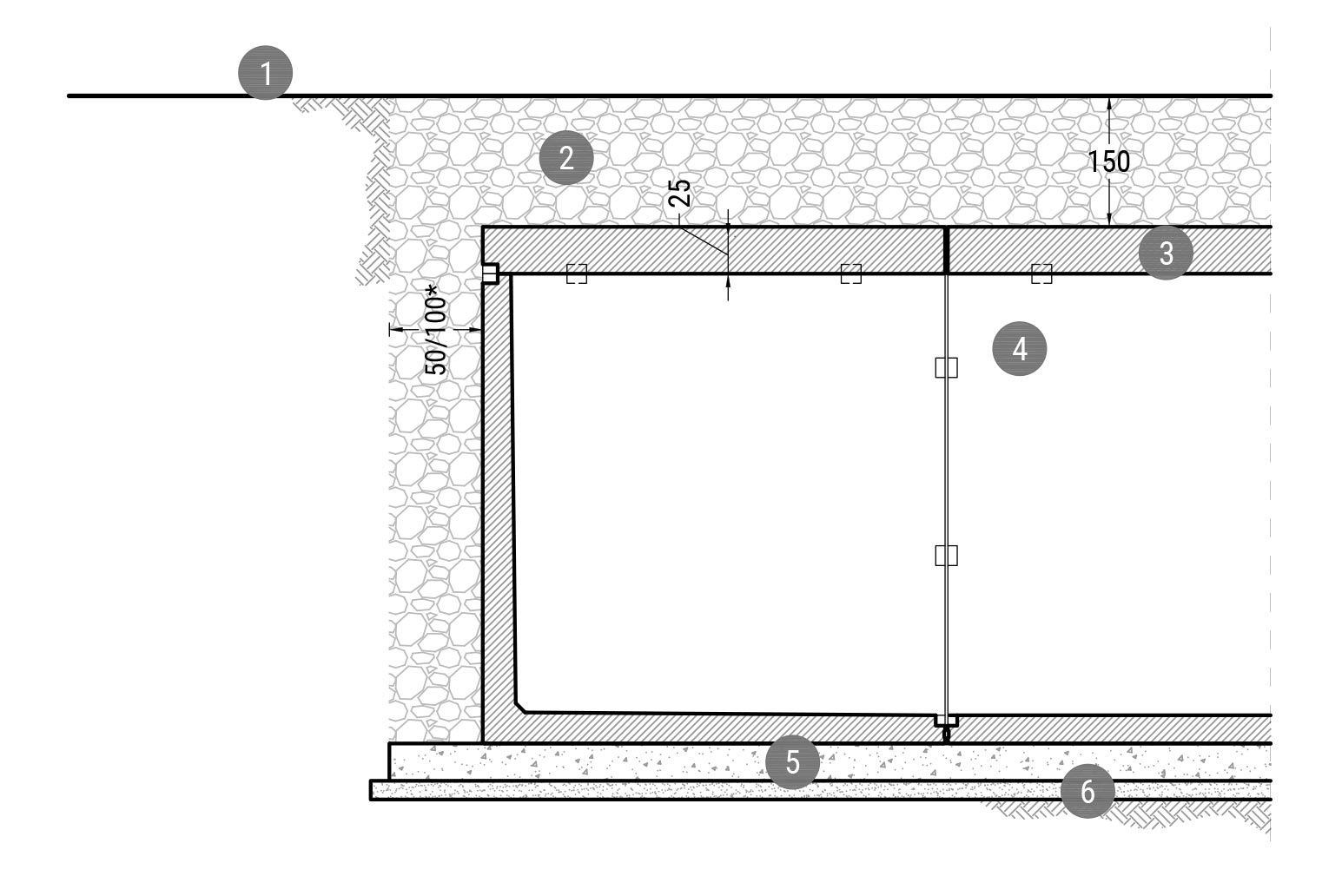

Posizionamento in assenza di Falda

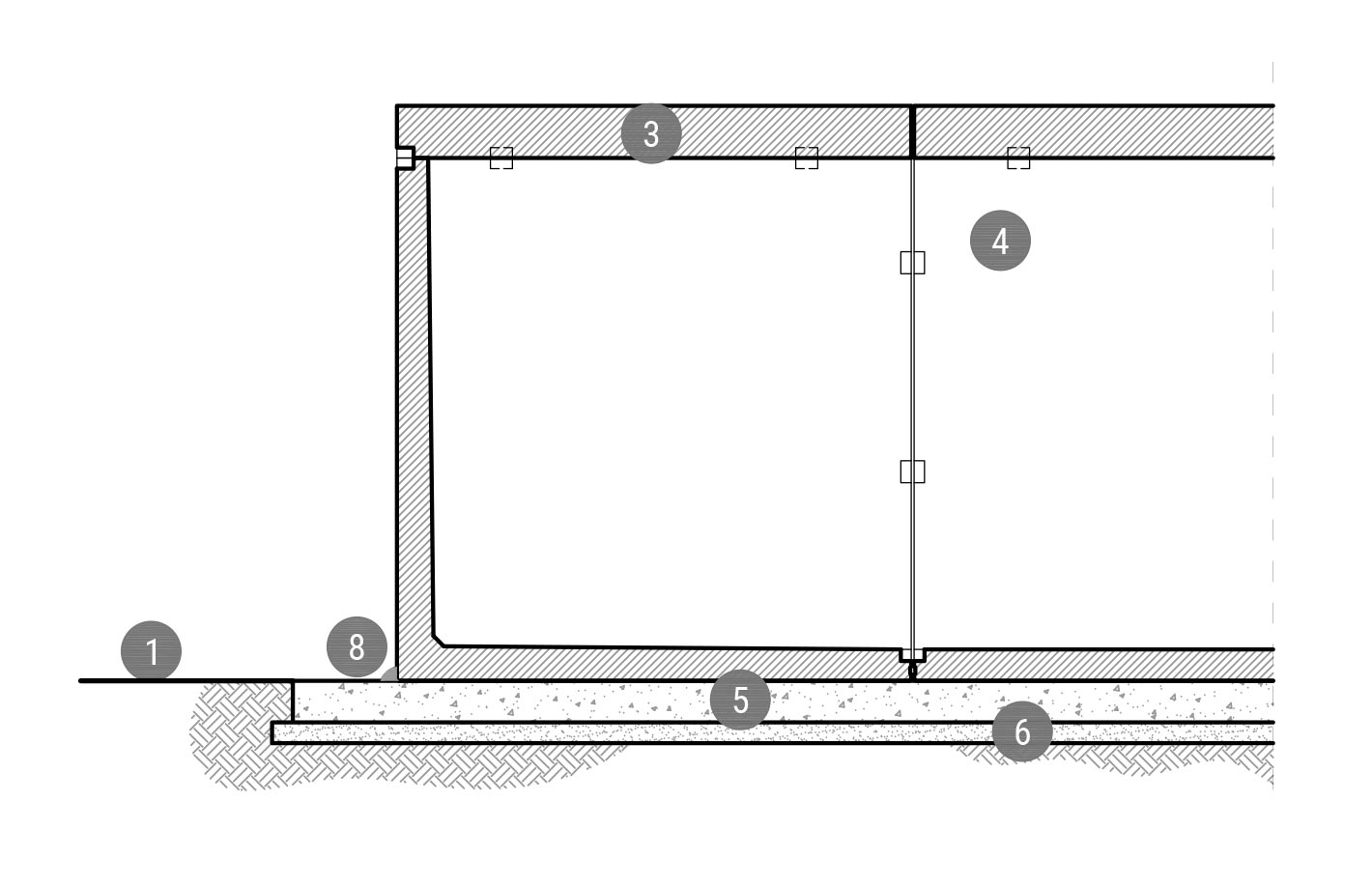

Posizionamento Fuori Terra
