Caratteristiche e Funzionamento

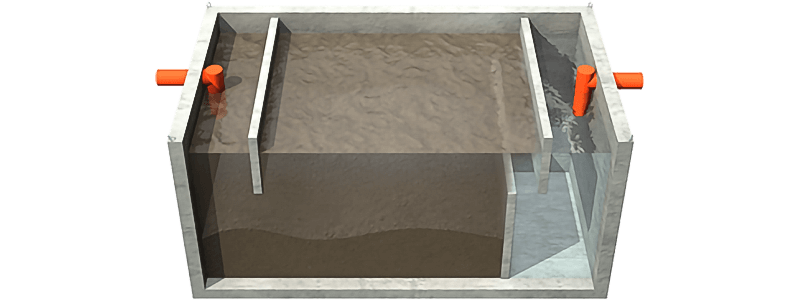

I Dissabbiatori Statici hanno il compito di trattenere le sabbie e altre sostanze minerali che potrebbero disturbare il processo di depurazione. Essi risultano sempre necessari nei trattamenti di prima pioggia dove la sabbia è presente in maggiore quantità, nei depositi di inerti, cave, nel recupero e riutilizzo di acqua negli stabilimenti balneari, settore ortofrutticolo (lavaggio ortaggi e frutta), impianti di depurazione civili e industriali, tratti autostradali.
I Dissabbiatori prodotti dalla Edil Impianti possono essere forniti corredati di sistema Automatico Estrazione Fanghi e pulizia vasca a mezzo di Eiettori Sommersi.
Edil Impianti 2 produce sistemi prefabbricati denominati Sghiaiatore \ Sghiaiatori posti generalmente all'imbocco dei corso di un canale per far depositare la ghiaia o altre materie solide trasportate dalla corrente; si consiglia di contattare l'ufficio tecnico per maggiori informazioni e dimensionamenti.
Voce di Capitolato
Fornitura e posa in opera di Dissabbiatore Statico da Interrare prodotto in SERIE DICHIARATA codice DISS______ delle dimensioni esterne di cm._____x_____xh_____ e volume mc.____, prodotto con sistema di gestione UNI EN ISO 9001 e ISO 45001, realizzato in C.A.V. monoblocco con materiali certificati CE e contenuto di riciclato secondo i requisiti indicati nei Criteri Ambientali Minimi (CAM), calcestruzzo in classe di resistenza a compressione C45/55 (RCK >55 N/mm²), conforme alle prescrizioni previste nella norma UNI EN 206-1 e UNI 11104 per le classi di esposizione XC4, XS3-XD3, XF1, XA2, armature interne in acciaio ad aderenza migliorata, fibre d’acciaio GREESMIX5® (se previsto), additivo cristallizzante per calcestruzzi impermeabili a sistema integrale IDROCONCRETE 1200® (se previsto), corredato di attestazioni Resistenza Chimica e Reazione al Fuoco rilasciate da organo esterno secondo le norme UNI EN.
Il Dissabbiatore statico viene fornito completo di: impronte/forometrie di ingresso/uscita; setto/i di separazione per la formazione di comparti.
Visualizza accessori associabili al capitolato
Configura di seguito la voce di capitolato con relativi accessori.
Dimensionamento
N.B. Tempi di separazione in funzione della granulometria della sabbia:
Ts = 5 min. considerando una granulometria della sabbia di circa 0,20-0,30 mm.
Ts= 25 min. considerando una granulometria della sabbia di circa 0,06-0,16 mm.
Dimensionamento del Dissabbiatore Statico:
Vs=Ts x Q
dove:
Vs = Volume di separazione;
Ts = Tempo di separazione;
Q = Portata.
Accessori
Sistema Automatico Estrazione Fanghi e Pulizia Vasca a mezzo di Eiettori Sommersi e Quadro Elettrico.
Misure Dissabbiatore Statico
Download Quote E.U.
Selezionare il codice articolo per accedere alle Quote E.U. del prodotto.
Download Schemi Tecnici
Selezionare il codice articolo per accedere allo schema tecnico del prodotto.
| Codice Articolo |
Volume di separazione Vs (mc) |
Portata Q con Ts=5 min. (lt/sec) |
Portata Q con Ts=25 min. (lt/sec) |
Dimen. esterne Dissabbiatore (cm) |
Peso Vasca (ql) |
Peso Lastra di Copertura (ql) | ||||
| Larghezza | Lunghezza | Altezza | h. 10 cm (B125) |
h. 15 cm (C250) |
h. 20 cm (D400) |
|||||
| DISS01 | 1,8 | 6,00 | 1,20 | 125 | 130 | 150 | 17,1 | 4,0 | 6,1 | 8,1 |
| DISS02 | 2,6 | 8,67 | 1,73 | 125 | 180 | 150 | 21,1 | 5,6 | 8,4 | 11,2 |
| DISS03 | 3,8 | 12,67 | 2,53 | 175 | 180 | 150 | 26,0 | 7,8 | 11,7 | 15,6 |
| DISS04 | 5,0 | 16,33 | 3,27 | 180 | 240 | 150 | 51,3 | 10,7 | 16,1 | 21,5 |
| DISS05 | 6,0 | 20,00 | 4,00 | 180 | 300 | 150 | 59,9 | 13,4 | 20,1 | 26,8 |
| DISS19 | 7,5 | 25,00 | 5,00 | 180 | 270 | 200 | 67,0 | 12,1 | 18,1 | 24,1 |
| DISS20 | 9,0 | 30,00 | 6,00 | 180 | 320 | 200 | 75,4 | 14,3 | 21,5 | 28,6 |
| DISS21 | 10,5 | 35,00 | 7,00 | 180 | 370 | 200 | 83,8 | 16,5 | 24,8 | 33,1 |
| DISS22 | 12,0 | 40,00 | 8,00 | 180 | 420 | 200 | 104,6 | 18,8 | 28,2 | 37,6 |
| DISS23 | 13,5 | 45,00 | 9,00 | 180 | 470 | 200 | 113,1 | 21,0 | 31,5 | 42,0 |
| DISS24 | 15,0 | 50,00 | 10,00 | 180 | 520 | 200 | 121,5 | 23,3 | 34,9 | 46,5 |
| DISS25 | 16,5 | 55,00 | 11,00 | 180 | 570 | 200 | 130,0 | 25,5 | 38,2 | 51,0 |
| DISS116 | 21,0 | 70,00 | 14,00 | 246 | 420 | 250 | 155,0 | 25,7 | 38,5 | 51,3 |
| DISS118 | 26,0 | 86,67 | 17,33 | 246 | 520 | 250 | 182,8 | 31,8 | 47,7 | 63,6 |
| DISS119 | 30,0 | 100,00 | 20,00 | 246 | 570 | 250 | 194,0 | 34,8 | 52,2 | 69,7 |
| DISS121 | 35,0 | 116,67 | 23,33 | 246 | 670 | 250 | 216,3 | 40,9 * | 61,4 * | 81,9 * |
| DISS123 | 40,0 | 133,33 | 26,67 | 246 | 770 | 250 | 244,1 | 47,1 * | 70,6 * | 94,1 * |
| DISS125 | 45,0 | 150,00 | 30,00 | 246 | 870 | 250 | 266,5 | 53,2 * | 79,7 * | 106,3 * |
| DISS127 | 50,0 | 166,67 | 33,33 | 246 | 970 | 250 | 294,3 | 59,3 * | 88,9 * | 118,5 * |
* Lastre di copertura divise in due parti
I dati riportati sono indicativi
