Conformi allo scarico Tabella 3 All. 5 D.L.152/06
Vasche Prefabbricate per Fitodepurazione
Caratteristiche e Funzionamento

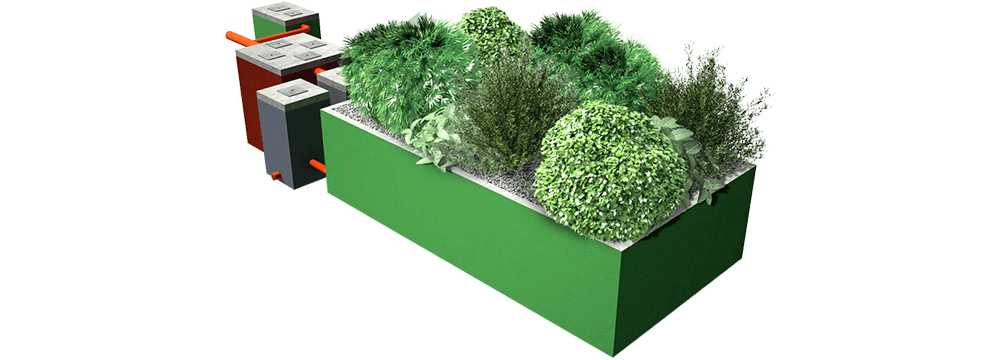

L'Impianto di fitodepurazione domestico compatto naturale "FITOFLUVER" con vasche prefabbricate rappresenta la soluzione ideale per il trattamento di acque reflue per sistemi abitativi fino 20 A.E. poiché la sua efficienza, superiore rispetto agli impianti a fanghi attivi abitualmente proposti, garantisce continuità di resa nel tempo, con manutenzione pressoché assente. Il trattamento avviene all’interno della vasca grazie ad una pompa che produce un continuo ricircolo dei liquami dall’alto verso il basso attraverso un complesso strato di materiali drenanti. L’ossigenazione proveniente dalle piante e l’azione di depurazione combinata dei lapilli vulcanici e del filtro a zeolite completano la depurazione sino ai parametri previsti per la conformità alla Tabella 3 D.L. n.152/2006. Il sistema è talmente efficiente che con una superficie di poco superiore ai 5 m² si riescono a trattare acque reflue sino a 20 A.E. e con coltivazione di varietà erbacee NON necessariamente specifiche per la fitodepurazione.
Applicazioni
La Fitodepurazione domestica con vasche prefabbricate a flusso verticale FITOFLUVER trova la sua applicazione come trattamento secondario naturale di acque reflue di civile abitazione, quindi precedentemente trattate con Imhoff e Degrassatore, per l'ottenimento di acque di scarico con parametri fisico-chimici conformi alla Tabella 3 D.L. n.152/2006.
Voce di Capitolato
Fornitura e posa in opera di Impianto di Fitodepurazione Compatto per il trattamento delle acque reflue assimilabili alle domestiche provenienti da pre-trattamenti (Degrassatore/Desaponatore-Vasca Imhoff) codice FITOFLUVER_ __ , da ___ A.E., dotazione Idrica 200 lt/AE/g, portata idraulica giornaliera Qg= ____ mc/g, carico superficiale ____ mq/A.E., dimensioni impianto: cm.____x____xh___ , prodotto con sistema di gestione UNI EN ISO 9001 e ISO 450011.
L'Impianto di Fitodepurazione Compatto viene fornito completo di:
- Canale di entrata DN300 con manicotto anellato DN160 in pvc;
- Elettropompa da 0,25 Kw 230 V con galleggiante magnetico per distribuzione liquame sull'intera superficie;
- Quadro elettrico di controllo/gestione con PLC, con display Touchscreen e con logica di funzionamento personalizzata sulle 24 ore;
- Tubazioni di distribuzione refluo da depurare in pead diam. 40 mm. microforato 3 mm completo di tubazione corrugata diam. 110 mm microfessurata, raccorderia pead a stringere, tappi di chiusura linee per pulizia ed ispezioni future;
- Mix di materiale di riempimento composto da perlite ed argilla espansa a ph neutro, ghiaietto lavato 4/8 mm e ciotolato lavato 30/60 mm;
- Canale microforato di uscita DN160 in pvc completo di manicotto anellato;
- Fornitura e piantumazione essenze vegetali appositamente studiate e personalizzate;
- Materiale di consumo.
Garanzia di Trattamento:
D.Lgs.152/06 Parte terza, Allegato 5, Tabella 3 "Scarico in Acque Superficiali", purché siano rispettati e garantiti i valori qualitativi e dimensionali di afflusso in entrata al trattamento stesso.
L'impianto risulta idoneo previo parere e autorizzazione enti preposti.
Visualizza accessori associabili al capitolato
Configura di seguito la voce di capitolato con relativi accessori.
Misure Fitodepurazione Naturale FITOFLUVER
Download Schemi Tecnici
Selezionare il codice articolo per accedere allo schema tecnico del prodotto.
| Codice Articolo | A.E. | Dotazione Idrica (Lt/AE/g) |
Portata Idraulica giornaliera Qg (mc/g) |
Carico Superficiale (mq/AE) |
Superficie Filtro (mq) |
Volume Filtro (mc) |
Dimensioni esterne Vasca (cm) | Peso Vasca (ql) |
Peso Inerti (ql) |
Graranzia di Trattamento * |
||
| Larghezza | Lunghezza | Altezza | ||||||||||
| FITOFLUVER_2 | 2 | 200 | 0,4 | 0,90 | 1,79 | 2,69 | 125 | 180 | 200 | 34,8 | 40,4 | Tab. 3 All.5 Dlgs 152/06 |
| FITOFLUVER_3 | 3 | 200 | 0,6 | 0,86 | 2,56 | 3,84 | 180 | 180 | 200 | 47,6 | 57,6 | Tab. 3 All.5 Dlgs 152/06 |
| FITOFLUVER_4 | 4 | 200 | 0,8 | 0,80 | 3,20 | 4,80 | 180 | 220 | 200 | 54,3 | 72,0 | Tab. 3 All.5 Dlgs 152/06 |
| FITOFLUVER_5 | 5 | 200 | 1,0 | 0,91 | 4,52 | 6,78 | 246 | 220 | 200 | 68,4 | 101,7 | Tab. 3 All.5 Dlgs 152/06 |
| FITOFLUVER_8 | 8 | 200 | 1,6 | 0,85 | 6,78 | 10,17 | 246 | 320 | 200 | 88,2 | 152,2 | Tab. 3 All.5 Dlgs 152/06 |
| FITOFLUVER_10 | 10 | 200 | 2,0 | 0,80 | 7,91 | 11,87 | 246 | 370 | 200 | 98,1 | 178,1 | Tab. 3 All.5 Dlgs 152/06 |
* Purché siano rispettati e garantiti i valori qualitativi e dimensionali di afflusso in entrata al trattamento stesso.
L'impianto risulta idoneo previo parere e autorizzazione enti preposti.
